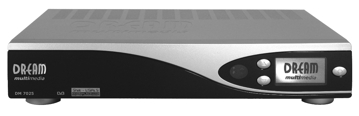

DreamBox DM7025 technische Daten

DBS-Tuner:
Eingangsfrequenzbereich 950 …. 2150 MHz
Eingangspegelbereich - 65 dBm …. - 25 dBm
Rauschmaß 12 dB max.
DBS-Tuner Eingang F-Buchse
Eingangsimpedanz 75 Ohm
AFC-Fangbereich +/- 3 MHz
Demodulation Shaped QPSK
FEC Viterbi und Reed-Solomon
Viterbiraten 1/2, 2/3, 3/4, 5/6, 7/8, automatische Anpassung
Roll-off Factor 35 %
Demultiplexing gemäß ISO 13818-1


Common-Interface:
Common-Interface Stromverbrauch max. 0,3A/5V

Videodekodierung:
Videokompression MPEG-2 und MPEG-1 kompatibel
Videostandard PAL G/ 25 Hz, NTSC
Bildformat 4:3 / 16:9
Bildmaterial 16:9, automatische Anpassung für 16:9 TV-Geräte (über Scart)
Letterbox Filterung für 4:3 TV-Geräte

Audiokodierung:
Audiokompression MPEG-1 & MPEG-2 Layer I und II, MP3
Audio Mode Dual (main/sub), Stereo
Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz, 16 kHz, 22.05 kHz, 24 kHz

Ausgang Analog:
Ausgangspegel L/R 0,5 Vss an 600 Ohm
THD > 60 dB (1 kHz)
Übersprechen < -65 dB

Ausgang Digital:
Ausgangspegel 0,5 Vss an 75 Ohm
Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz
S/PDIF-Ausgang optisch (AC3)


Video-Parameter:
Eingangspegel FBAS 1 Vss +/- 0.3 dB an 75 Ohm
Teletext Filterung entsprechend ETS 300 472 Standard


TV-Scart:
Ausgang: FBAS,RGB,S-Video über OSD wählbar


VCR-Scart:
FBAS


Serielle Schnittstelle RS 232:
Typ RS232 bi-direktional
Bitrate 115,2 kBit/s max.
Steckverbinder SUB-D-9 Buchse
Funktion: Update der Betriebssoftware

Ethernet:
10/100 MBit kompatibles Interface
Funktion: Update der Betriebssoftware, Verbindung mit dem PC


USB:
USB 1.1 Anschluss


Mini Din:
I2C zur Steuerung externer Geräte
IR Funktionen senden

Pinbelegung:
  1    5V
  2    SDA (I2C-Kanal 2)
  3    SCL
  4    3,3V
  7    GND
  8    IR-Ausgang
  9    GND

UDMA66 IDE Schnittstelle:
Intern für Anschluss HDD
Compact Flash - Reader


LNB Stromversorgung pro Tuner:
LNB Strom 500mA max. ; kurzschlussfest
LNB Spannung vertikal < 14V ohne Last, > 11,5V bei 400mA
LNB Spannung horizontal < 20V ohne Last, > 17,3V bei 400mA


Anzahl aktiver Satellitenpositionen:
DiSEqC 1.0/1.2 SAT POSITION / SAT OPTION
DiSEqC - Rotor-Steuerung


Leistungsaufnahme:
< 30W (im Betrieb, horizontal Polarisation / 400mA LNB Strom)
< 25W (im Betrieb, ohne LNB)
< 2W (Deep-Standby-Mode)


Eingangsspannung:
250V / 50 Hz Wechselspannung +/- 15%
110V / 60 Hz Wechselspannung +/- 15%


Allgemeines:
Umgebungstemperatur +15°C...+35°C
Luftfeuchtigkeit < 80%
Abmessungen (B x T x H): 374 mm x 230 mm x 75 mm
Gewicht: 1,8 kg ohne HDD
